Séance du 18/12/2013





Un réseau informatique est un ensemble d'équipements informatiques inter-connectés entre eux et partageant les informations et les mêmes ressources matérielles et logiciels. Il faut savoir que le réseau informatique repose sur deux principes fondamentaux : la reconnaissance des machines entre elles et le transport de l'information.



Un réseau peut-être construit selon des architectures différentes, on parle dans ce cas de différentes "topologies" de réseau :

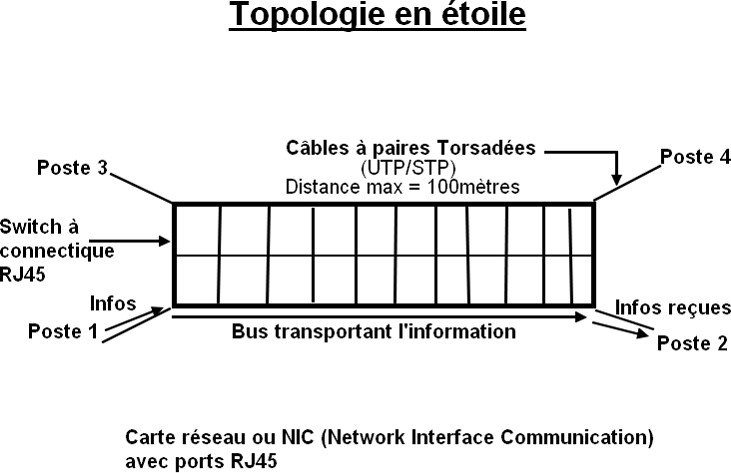

- Topologie en étoile :

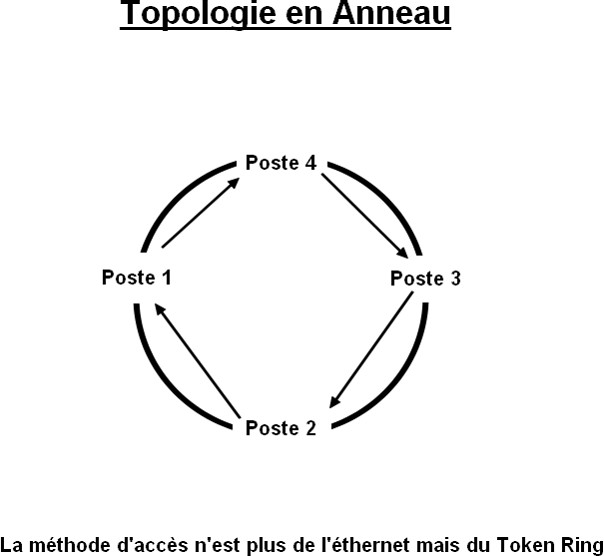

- Topologie en anneau :

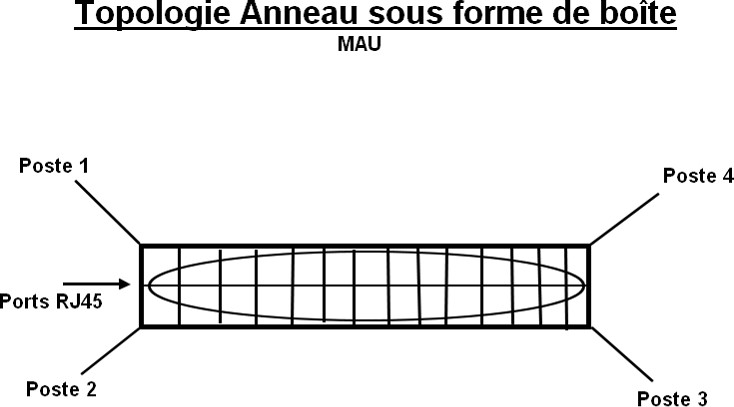

- Topologie en anneau sous forme de boîte :

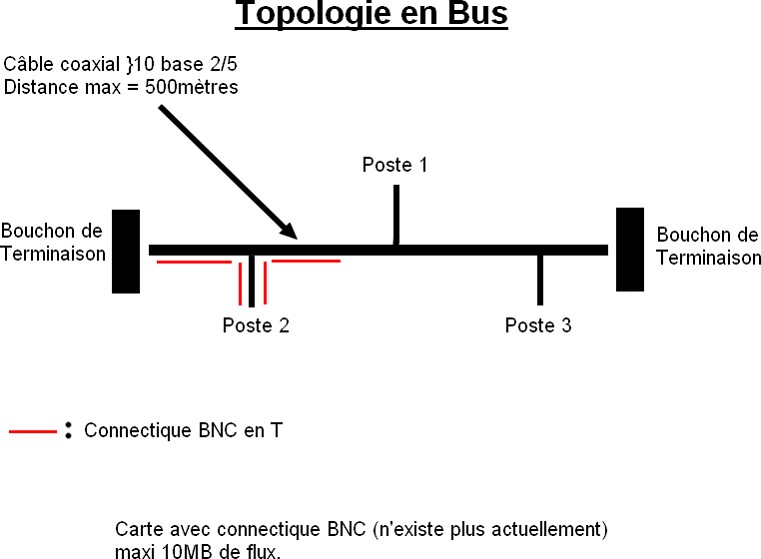

- Topologie en bus :













Le hub est un élément matériel permettant de concentrer le trafic reçu provenant de plusieurs ports et de régénérer le signal. Son but est de récupérer les données binaires parvenant sur un port et de les diffuser sur les autres ports. Le concentrateur opère à la couche physique niveau 1 du modèle OSI. Il divise la bande passante par le nombre de postes connectés. On distingue deux types de concentrateurs : les concentrateurs actifs (qui permettent de régénérer le signal sur les différents ports et sont alimentés électriquement) et les passifs (diffusent le signal à toutes les interfaces/hôtes sans amplifier le signal et qui n’est pas alimenté électriquement).











Le switch (commutateur) est un pont multi ports agissant au niveau 2 du modèle OSI (liaison de données). Il analyse les trames arrivant sur ces ports et les aiguille uniquement sur le port adéquat. Aujourd’hui en entreprise, la plupart des réseaux sont pleinement commutés (appelés « réseaux full-switch »). Le commutateur préserve un débit constant entre la source et la destination. Une phase d’apprentissage permet de renseigner les adresses mac associées au port du commutateur.











Un routeur est un élément d'un réseau informatique qui assure l'acheminement des paquets entre réseaux indépendants. Le routage est réalisé selon un ensemble de règles (on parle alors de table de routage). C'est un équipement de couche 3 du modèle OSI. La fonction de routage traite les adresses IP en fonction de leur adresse réseau définie par le masque de sous-réseaux et les redirige selon l'algorithme de routage et sa table associée.



En fonction du nombre de destinataires et de la manière de délivrer le message, on distingue :

unicast, qui consiste à acheminer les données vers une seule destination déterminée,

broadcast qui consiste à diffuser les données à toutes les machines,

multicast qui consiste à délivrer le message à un ensemble de machines manifestant un intérêt pour un groupe,

anycast qui consiste à délivrer les données à un seul membre d'un groupe, généralement le plus proche, au sens du réseau.



Pour permettre à ce que les routeurs aient une idée de la topologie du réseau, et puissent ainsi employer des algorithmes de routage efficaces, il faut que les routeurs diffusent leurs informations. Cette diffusion s'effectue par le biais des protocoles de routage, spécifiant la façon dont les informations sont échangées entre les routeurs.
